??? 摘 要： 提出了分別工作于低溫和常溫下級聯" title="級聯">級聯使用的兩級低射頻" title="低射頻">低射頻低溫低噪聲" title="低噪聲">低噪聲放大器的設計方案，給出了改善電路條件穩定和便于調諧的具體方法。測試結果表明，此兩級低射頻低溫低噪聲放大器" title="低溫低噪聲放大器">低溫低噪聲放大器完全滿足高性能高溫超導接收機的指標要求。
??? 關鍵詞： 高溫超導接收機前端? 條件穩定? 低射頻? 低溫低噪聲放大器
?
??? 性能優良的高溫超導接收機（HTS Receiver）可以降低掉話率、接入失敗率和誤碼率,提高基站容量和覆蓋范圍，具有廣闊的市場應用前景[1-2]。其中低溫低噪聲放大器(CLNA)是高溫超導接收機射頻前端的重要組成部分，工作于低溫下的低噪聲放大器具有極低的噪聲系數" title="噪聲系數">噪聲系數和優異的輸入輸出反射損耗，可以顯著增加接收機的靈敏度，降低發射機發射功率。
??? 低溫下放大器噪聲的降低得到了很多關注, 然而對條件穩定和噪聲系數極低的兩級單管CLNA卻很少有報道，特別是工作于低射頻頻段的CLNA[3-4]。本文綜合考慮了條件穩定、低噪聲和低反射損耗、高增益以及超導濾波器的相位匹配等幾個重要因素，通過對放大器的調諧，得到了性能非常優良的兩級低射頻CLNA。
1 HTS Receiver射頻前端的解決方案

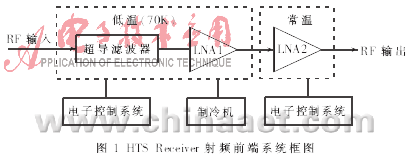

??? HTS Receiver主要由超導前向選擇帶通濾波器和前置CLNA組成，如圖1所示。制冷機用于提供所需要的低溫條件（70K），電子控制系統提供CLNA所需要的偏置電壓和制冷機的控制電路。
?
??? 為了滿足增益的要求，需要采用兩級低噪聲放大器（LNA1和LNA2），然而由于制冷機的體積和負載功耗有限，筆者選擇了讓LNA1工作在低溫、LNA2工作于常溫的方案。由于多級CLNA的噪聲系數主要由第一級決定，這樣的電路設計方案不會影響系統的噪聲系數，同時把LNA1和LNA2分開設計，對于低溫的輸入反射系數的調諧帶來了方便，而且LNA2工作在常溫，常溫的環境更有利于輸出反射系數的調諧。通過這樣的方案可以使整體設計難度降低，又不會影響整體的性能指標。
2 條件穩定的CLNA設計原理
2.1 放大器的穩定性
??? 為了滿足低噪聲的要求，選擇了Agilent公司的高電子遷移率晶體管（HEMT）ATF54143作為有源器件。實際在CLNA的設計中，穩定性是要考慮的首要因素，CLNA的其他指標在一個頻率范圍下滿足即可，但是穩定性卻要求在全頻帶上實現。
??? 然而ATF54143在4GHz以下不是絕對穩定的，因此綜合使用了源極負反饋法和負載阻性反饋法，如圖2所示，從而可以在影響噪聲系數很小的情況下改善管子的穩定性。用短微帶線來代替小值電感Ls,由于ATF54143的高頻端增益在低溫下增加顯著，而過大源極負反饋引起電路高頻K值的降低勢必容易引起高頻振蕩，所以微帶線的長度不易過長。電阻R1作為負載阻性穩定元件可以有效改善放大器的穩定性，其值也不易過大，否則會影響電路的增益和噪聲系數。
?

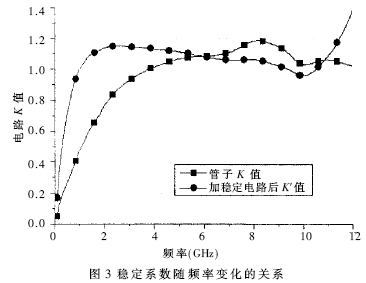

??? 改善前后的電路穩定系數K值如圖3所示。K和K′分別表示管子加穩定網絡前后的穩定系數。其中K′定義如（1）式，這里Δ′=S′11×S′22-S′12×S′21，S′i j(i,j=1,2)是包含Ls和R1整個網絡的S參數。從圖3中看出加穩定網絡后K′值得到了很大改善，然而在1GHz以下網絡K′值仍然很低，為此該電路只能工作在穩定條件下。
???
?
2.2 放大器設計原理

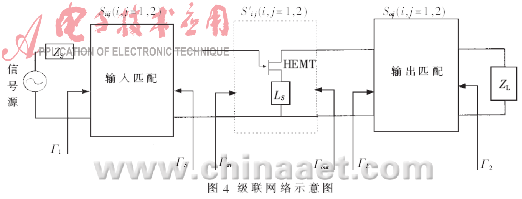

??? 圖4表示單管放大器的級聯網絡示意圖，Siij(i,j=1,2)，S′i j(i,j=1,2)和Soij(i,j=1,2)分別表示輸入匹配網絡、有源網絡和輸出匹配網絡的S參數。為了同時滿足增益和駐波要求，選擇匹配網絡為無損網絡，此時最佳功率匹配和駐波匹配是等價的，筆者選擇了集總參數元件作為無損網絡的匹配元件。
??? 從網絡關系式(2)～(5)可以看出電路的輸入輸出反射系數是輸入匹配網絡、有源網絡和輸出匹配網絡參數的函數，這樣可以通過對輸入輸出網絡的優化和調諧得到較好的輸入輸出反射系數。但是由于沒有管子在70K溫度下的S參數，只能通過常溫設計、低溫調諧的辦法來實現電路的最佳輸入輸出匹配。
???

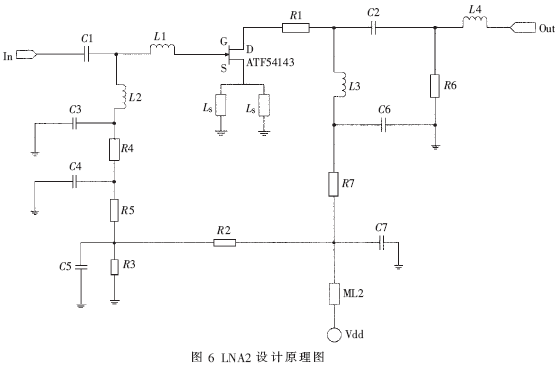

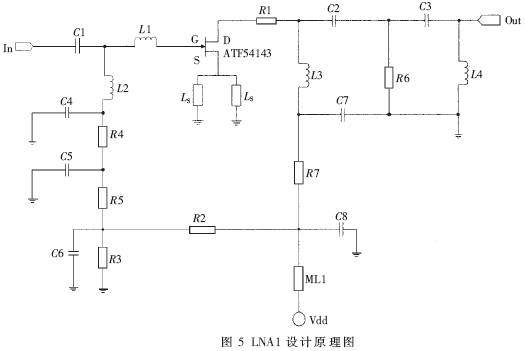

??? 圖5和圖6分別描述了LNA1和LNA2的原理圖。通常，改善輸入駐波的方法是在放大器的輸入端加入高通網絡進行匹配的。但是在LNA1和LNA2的設計中由于它們工作在穩定條件下，因此設計了由C1、L1和L2構成的T型輸入帶通網絡。這種網絡在改善輸入駐波的同時，可以濾除進入管子的過高和過低雜散頻率，大大提高了放大器的穩定性。然而這種帶通網絡是以犧牲電路的噪聲系數為代價的，因?yàn)殡姼蠰1直接連接到管子?xùn)艠O上，其過小的品質因數Q會導致電路的常溫噪聲系數變大，所以選擇高Q值輸入回路的電感對獲得低噪聲是極為重要的[5]。
?
?
??? 在低噪聲放大器的設計和調試中還需考慮與濾波器的相位匹配以及LNA1與LNA2的級間匹配，從而保證超導濾波器與低噪聲放大器連接后組成的超導濾波器系統可以滿足反射損耗的指標要求。因此電路設計要考慮到便于調諧放大器的輸入輸出相位。在LNA1設計中，主要注重低噪聲和低的輸入反射，選用了輸入端電容C1和輸出端電容C2、C3作為相位匹配元件，這樣可以改善(2)式中的ΓL，進而能夠微調(4)式中的Γ1來調整并獲得合適的輸入反射系數的幅值和相位[6]。同時電感L4、電容C2、C3和電阻R6構成的高通網絡可以完成LNA1和LNA2的級間匹配。在LNA2的設計中（參見圖6），主要以增益和輸出駐波為設計指標，輸出端也采用了由C2、L4和R6構成的帶通濾波器的結構，這樣既能使輸出駐波達到最佳匹配，又能抑制后級電路對超導濾波器系統的帶外干擾，增強了電路的穩定性。
??? 此外，表1列出了電路所用到的集總元件以及在電路中所起到的作用，其作用相應地也適應于LNA2設計中。要強調的是，R4值要選在50Ω左右才能穩定低頻。R5值要選在10kΩ左右，這樣既能消除由直流偏置電壓微擾對柵極電壓帶來的影響，又利于R2和R3分壓電阻的選取。
?
3 實驗結果和討論
??? 使用Agilent 網絡分析儀8720ES測試了網絡的輸入輸出反射系數。圖7給出了兩級級聯后放大器的S11、S22的仿真和測試結果。LNA1和LNA2工作偏壓均在Vdd=5V，放大器工作頻帶為380M～480MHz，輸入輸出反射損耗小于－20dB。但是S11仿真和測量結果有比較大的偏差，這是由于低溫下管子S參數向高頻發生了偏移而引起的，大約100MHz，這也為以后的電路設計提供了方向。

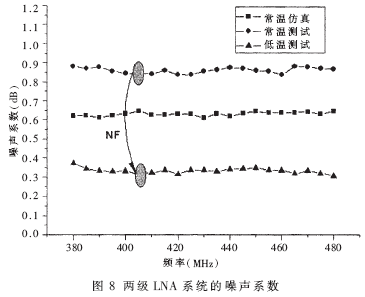

??? 圖8是用Agilent噪聲分析儀N8973A測試的兩級放大器系統的噪聲系數?？梢钥闯觯販y(cè)試結果比仿真結果大了0.25dB，但是低溫測試結果比仿真結果小了0.3dB，達到了0.35dB以下，這是由于低溫下管子的熱噪聲減小的緣故。此外電感L1和L2在低溫下的高Q值對噪聲的降低也起到了關鍵性的作用。極低的噪聲系數說明了低溫環境下的雙級放大器具有優異的噪聲性能。
?

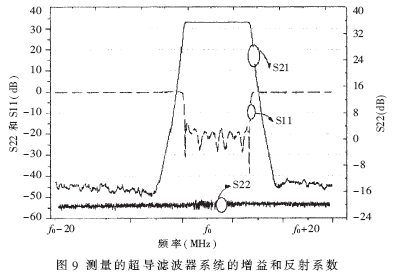

??? 此外，對超導濾波器、LNA1和LNA2組成的超導濾波器系統的S參數進行了測試，如圖9所示。系統的增益大于32dB，帶邊抑制大于75dB，帶邊陡峭度大于25dB/MHz，帶內波動小于0.2dB，輸入反射損耗小于－15dB，輸出反射損耗小于－20dB，說明了采用級聯形式的放大器與超導濾波器有很好的相位匹配，沒有發生振蕩不穩定現象，改善條件穩定的措施在實際應用中是可行的。
?
??? 本文提出了用于超導接收機射頻前端的低溫低噪聲放大器兩級級聯的設計方案，在實現低噪聲的情況下，減小了制冷機的負載功耗，并且提出了由輸入輸出網絡做匹配的帶通濾波器和由直流偏置網絡組成的低通濾波器來改善電路條件穩定的具體措施。通過低溫下的調諧技術來調諧輸入帶通濾波網絡、級間高通網絡和輸出帶通網絡的集總元件參數，既可以保持電路在低溫條件下穩定工作，又可以使電路的增益、噪聲、輸入輸出匹配和濾波器相位匹配達到最佳的性能指標。實驗結果表明，該方案達到了超導濾波器系統接收機要求的性能指標。
參考文獻
[1] ?WILLEMSEN B A. HTS filter subsystems for wireless telecommunications. IEEE Trans. Appl. Supercond.,2001,1(1):60-67.
[2] ?KLAUDA M. Superconductors and cryogenics for future communication systems. IEEE Transactions on Microwave?Theory and Techniques, 2000,48(7).
[3] ?BRADLEY R F. Cryogenic, low-noise, balanced amplifiers ?for the 300-1200MHz band using heterostructure fieldeffect transistors. Nuclear Physics B(Proc. Suppl.),1999:137-144.
[4] ?高飛, 張曉平, 曹必松,等.CDMA-800MHz頻段低溫低駐波比放大電路設計.電子學報，2005;33（9）.
[5] ?GERBER S S. Performance of high-frequency high-flux magnetic cores at cryogenic temperatures. Energy Conversion EngineeringConference, 2004, Intersociety 29-31,(7):249-254.
[6] ?嚴蘇娟,張曉平，曹必松，等. 應用于超導接收機前端的相位匹配技術.電子技術應用，2006，32（10）.
